Le choix d’un système de refroidissement à sec pour une eau de process ne se résume pas à une question de puissance thermique. Dès que le fluide véhicule des particules, des agents corrosifs ou une charge organique élevée, les paramètres de sélection changent radicalement. La température de sortie visée, la qualité de l’eau et l’approche thermique imposée par le climat local déterminent ensemble la viabilité d’un dry cooler sur un site donné.
Approche thermique et qualité d’eau : les deux variables qui conditionnent le dimensionnement
Un dry cooler ne peut abaisser la température du fluide en dessous de la température de l’air ambiant. L’écart entre la température de sortie du fluide et celle de l’air extérieur, appelé approche thermique, constitue le premier filtre de faisabilité.
Plus l’approche est faible, plus la surface d’échange nécessaire augmente, et avec elle l’encombrement et le coût. Pour une eau de process qui tolère une sortie à quelques degrés au-dessus de l’air ambiant, un dry cooler standard suffit. Quand le process exige une eau proche de la température extérieure, la surface d’échange peut doubler.
| Critère | Eau de process standard | Eau de process exigeante (corrosive, chargée) |
|---|---|---|
| Approche thermique typique | 5 à 10 °C au-dessus de l’air | Visée plus basse, nécessite surdimensionnement |
| Risque de fouling | Faible | Élevé (dépôts, biofilm, particules) |
| Fréquence de maintenance | Annuelle | Trimestrielle ou plus |

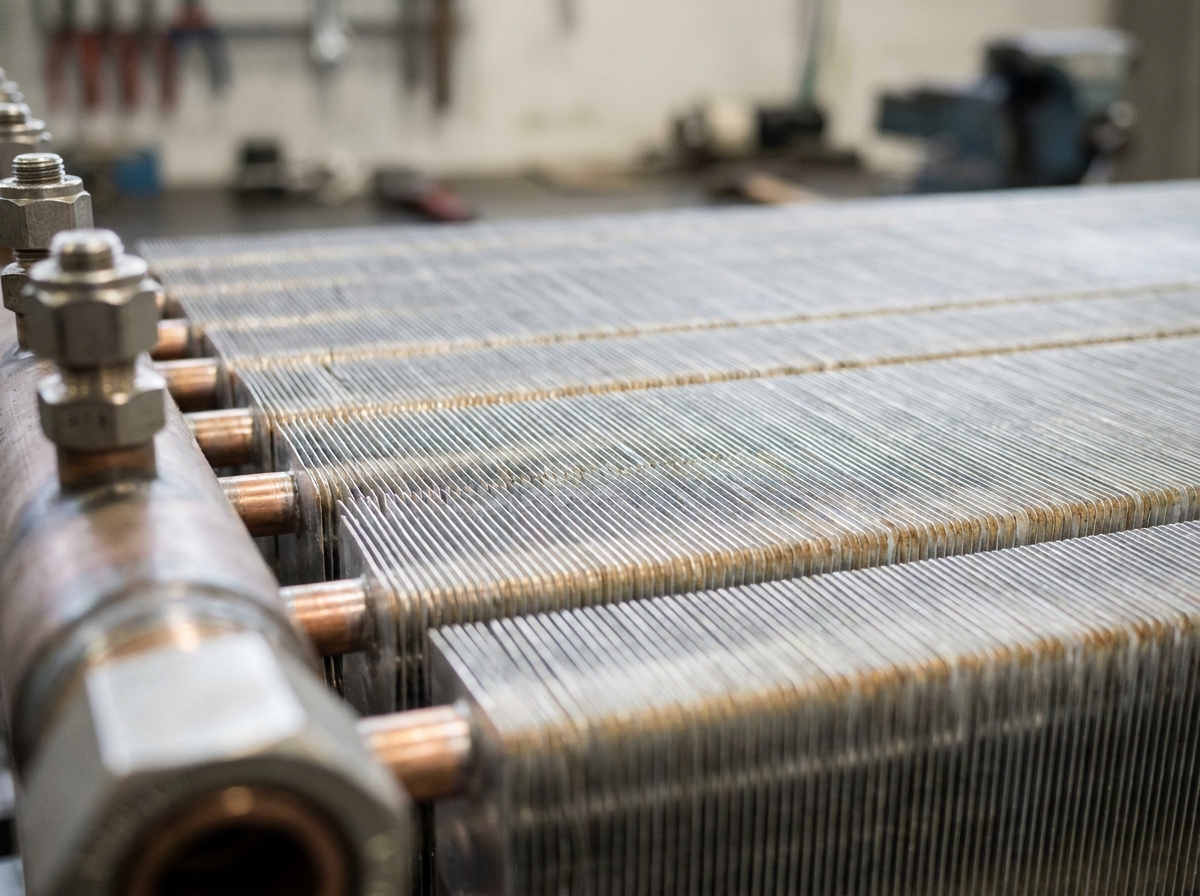

| Matériaux batterie | Cuivre/aluminium | Acier inoxydable ou revêtement époxy |
| Traitement d’eau requis | Minimal (inhibiteur basique) | Programme complet (anticorrosion, biocide, filtration) |
Ces échangeurs sont utilisés pour refroidir de l’eau plus chaude que l’air ambiant par échange thermique, ce qui les rend particulièrement adaptés aux circuits fermés où la consommation d’eau doit rester nulle. En revanche, quand le fluide de process attaque les matériaux de la batterie, le choix du métal et du revêtement devient aussi structurant que le calcul de puissance.
Fouling et corrosion : les contraintes que le calcul de puissance seul ne résout pas
Le fouling (encrassement) réduit progressivement la capacité d’échange thermique d’un dry cooler. Sur une eau propre, la perte de performance reste marginale pendant plusieurs années. Sur une eau de process chargée en matières en suspension, en sels dissous ou en composés organiques, la perte de capacité peut devenir significative en quelques mois.
L’encrassement agit de deux façons. Les dépôts sur les parois internes des tubes créent une résistance thermique supplémentaire. Ils réduisent aussi la section de passage, ce qui augmente les pertes de charge et sollicite davantage les pompes de circulation.
Corrosion interne et choix des matériaux
Une eau acide, une eau chargée en chlorures ou une eau avec des cycles de concentration élevés attaque le cuivre et l’aluminium. L’acier inoxydable 316L résiste mieux aux eaux agressives, mais son coût de fabrication est nettement supérieur. Des revêtements époxy ou des traitements de surface constituent un compromis pour certaines applications.
La norme ISO 16784-1:2024, révisée en 2024, encadre désormais les essais pilotes de programmes de traitement d’eau pour les systèmes de refroidissement industriels en recirculation. Cette mise à jour intègre des protocoles spécifiques à la corrosion et à l’encrassement, ce qui permet de valider un programme de traitement avant installation définitive.
Filtration en amont du dry cooler
Installer un dry cooler sur un circuit d’eau de process exigeante sans filtration en amont revient à accepter un encrassement accéléré. Les éléments à considérer :
- Un filtre à tamis ou à panier en entrée de circuit retient les particules grossières et protège les tubes de la batterie contre le colmatage rapide
- Un séparateur de particules centrifuge traite les charges en suspension fines sans consommation de cartouches, ce qui réduit les coûts de maintenance récurrents
- Un programme de traitement chimique (inhibiteur de corrosion, biocide, dispersant) adapté à la composition exacte de l’eau, validé par des coupons de corrosion installés sur le circuit
Dry cooler seul ou système hybride adiabatique : arbitrage selon le climat
Un dry cooler fonctionne exclusivement par échange sensible entre l’air et le fluide. Quand la température extérieure dépasse le seuil au-delà duquel l’approche thermique ne suffit plus, deux options existent : surdimensionner la batterie ou ajouter un étage adiabatique.
Le mode adiabatique pulvérise de l’eau sur les batteries pendant les pointes de chaleur, ce qui abaisse la température de l’air entrant et restaure la capacité de refroidissement. Cette solution limite le surdimensionnement, mais elle réintroduit une consommation d’eau et un risque de dépôts calcaires sur les ailettes.
Pour une eau de process déjà difficile à gérer, ajouter un étage adiabatique complexifie le traitement. L’eau de pulvérisation doit être traitée séparément du circuit de process, avec ses propres contraintes de dureté et de microbiologie.
Certification Eurovent et données de performance : ce que les fiches techniques ne montrent pas toujours
Les fabricants de dry coolers publient des performances mesurées dans des conditions normalisées. La certification Eurovent garantit que les données annoncées ont été vérifiées par un organisme tiers, ce qui évite les écarts entre catalogue et réalité terrain.
Un point souvent sous-estimé : les performances certifiées sont mesurées avec un fluide propre, sans facteur de fouling. Sur un circuit d’eau de process exigeante, appliquer un facteur de correction au dimensionnement initial protège contre la dégradation progressive des performances.
Les données Eurovent permettent aussi de comparer objectivement la consommation électrique des ventilateurs entre fabricants, poste qui représente la majorité du coût d’exploitation d’un dry cooler sur sa durée de vie. Des ventilateurs à commande variable (EC ou à variateur de fréquence) ajustent le débit d’air à la charge réelle et réduisent sensiblement la facture énergétique en mi-saison.
- Vérifier que le dry cooler est certifié Eurovent pour la gamme de puissance visée
- Demander au fabricant le facteur de fouling recommandé pour la composition d’eau spécifique du site
- Comparer la puissance absorbée par les ventilateurs à charge partielle, pas seulement à pleine charge
- Exiger les courbes de performance à plusieurs températures d’air extérieur pour anticiper le comportement estival
Le dimensionnement d’un dry cooler pour une eau de process exigeante repose sur trois données indissociables : la température d’air du site en période chaude, la composition chimique et particulaire de l’eau, et le facteur de fouling appliqué au calcul. Négliger l’un de ces trois paramètres conduit soit à un équipement sous-dimensionné qui ne tient pas ses performances en été, soit à un surdimensionnement coûteux qui ne se justifie pas.
