Un radiateur en fonte, qu’il fonctionne à eau chaude ou par inertie électrique, pèse nettement plus lourd qu’un convecteur classique ou qu’un panneau rayonnant en acier. Ce poids du radiateur en fonte conditionne tout le reste : le type de mur, le choix des chevilles, le nombre de points de fixation, et même la décision de poser ou non des pieds au sol. Avant de percer, il faut évaluer ce que le mur peut réellement encaisser.
Poids réel d’un radiateur en fonte : ce que les notices indiquent
Les radiateurs en fonte anciens (modèles à colonnes, souvent installés dans le parc immobilier d’avant 1980) atteignent couramment plusieurs dizaines de kilogrammes une fois remplis d’eau. Les fabricants de radiateurs à inertie coeur de fonte, dans leurs notices récentes, signalent que leurs appareils pèsent bien plus que les convecteurs qu’ils remplacent.
A voir aussi : Quel type de sol choisir pour une maison confortable ?
Le poids varie selon le nombre d’éléments, la hauteur et le modèle. Un radiateur fonte à eau chaude de taille moyenne dépasse facilement la charge admissible d’une simple paire de chevilles en plastique posées dans du placo. C’est ce décalage entre le poids de l’appareil et la résistance du support qui provoque la majorité des incidents de fixation.
Nature du mur : le facteur qui dicte le choix des chevilles
La cheville adaptée dépend moins du radiateur lui-même que du matériau dans lequel elle sera ancrée. Deux murs d’apparence identique peuvent avoir des capacités de charge radicalement différentes.
A découvrir également : Quelle cheville pour quel mur : les choix malins pour une fixation durable
Mur plein (pierre, brique pleine, béton)
Sur un mur porteur en béton ou en pierre, la fixation murale d’un radiateur en fonte ne pose pas de difficulté structurelle majeure. Une cheville à expansion métallique de diamètre adapté, associée à une tige filetée, suffit à reprendre la charge. Le perçage se fait au foret béton, et la cheville se bloque mécaniquement dans la matière pleine en s’écartant lors du serrage.
Cloison creuse (placo BA13, carreau de plâtre, brique creuse)
C’est ici que la situation se complique. Une plaque de plâtre BA13 standard, montée sur ossature métallique, ne peut pas supporter seule le poids d’un radiateur en fonte par simple fixation murale. Les guides de pose récents recommandent de ne plus compter uniquement sur la fixation au mur pour ce type de cloison.
Sur du carreau de plâtre ou de la brique creuse, la résistance est meilleure qu’en placo, mais reste limitée. Une cheville Molly à expansion métallique (et non une simple cheville nylon) permet un ancrage plus fiable dans les matériaux creux. Le principe : la cheville se déforme derrière la paroi creuse et répartit la contrainte sur une surface plus large.

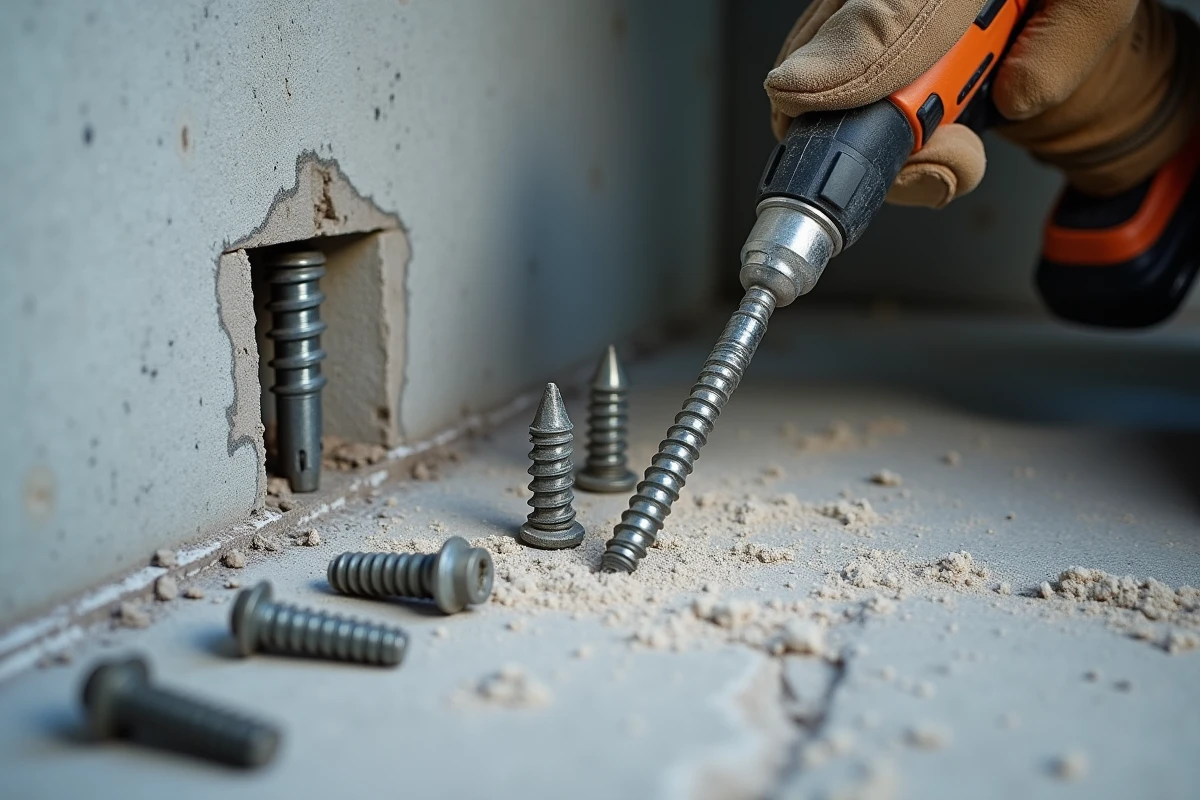

Chevilles pour radiateur en fonte : les options concrètes selon le support
Le choix de la cheville ne se résume pas à prendre le modèle le plus gros du rayon. Il faut croiser trois paramètres : la nature du mur, le poids total du radiateur (à vide et en eau pour un modèle hydraulique) et le nombre de points d’ancrage prévus.
- Sur mur plein (béton, pierre, brique pleine) : cheville à expansion métallique ou goujon d’ancrage avec tige filetée. Le diamètre de perçage doit correspondre exactement à celui de la cheville pour garantir le serrage mécanique.
- Sur brique creuse ou carreau de plâtre : cheville métallique à expansion type Molly, avec une longueur adaptée à l’épaisseur de la cloison. Les chevilles nylon classiques, conçues pour des matériaux pleins, ne conviennent pas pour une charge lourde en matériau creux.
- Sur placo BA13 : la fixation murale seule ne reprend pas la charge principale. La pose de pieds ou supports au sol devient quasi indispensable, la fixation au mur servant uniquement à maintenir le radiateur en position contre la paroi.
Pince à expansion et cheville Molly : la différence en pratique
Pour poser une cheville Molly dans une cloison creuse, une pince à expansion dédiée est fortement recommandée. Cet outil permet de déformer la cheville de manière contrôlée, en serrant les ailettes derrière la plaque sans fissurer le matériau. Serrer une cheville Molly au tournevis seul, sans pince, risque de faire tourner la cheville dans son logement et de détériorer la cloison.
Le diamètre de la cheville Molly et la longueur de la barre ou du boulon qui l’accompagne doivent être choisis en fonction de l’épaisseur réelle de la cloison. Une cheville trop courte ne se déploiera pas correctement. Une cheville trop longue ne plaquera pas contre la face arrière de la plaque.
Fixation murale ou pieds au sol : quand la pose mixte s’impose
Les pratiques professionnelles ont évolué ces dernières années vers une approche plus prudente. Sur les chantiers de rénovation où l’on remplace d’anciens convecteurs légers par des radiateurs à inertie fonte, les installateurs prévoient désormais une fixation renforcée sur cloisons légères, précisément pour tenir compte du surpoids des nouveaux appareils.
Sur un mur en plaques de plâtre ou en doublage intérieur, la recommandation actuelle pour un radiateur en fonte à eau chaude est de prévoir au moins deux pieds ou supports au sol. La fixation murale ne joue alors qu’un rôle de maintien en position. C’est le sol qui reprend la charge verticale.
Cette approche mixte (pieds au sol plus fixation murale de maintien) présente un avantage supplémentaire : elle réduit le risque d’arrachement en cas de coup de bélier dans un circuit hydraulique, un phénomène qui peut générer des contraintes mécaniques brèves mais violentes sur les points d’ancrage.
Répartition des points d’ancrage sur un radiateur en fonte
Un radiateur en fonte long (plusieurs éléments) ne se fixe pas avec deux points d’ancrage placés aux extrémités. La répartition des points de fixation doit être adaptée à la longueur de l’appareil pour éviter que le poids ne se concentre sur une zone du mur.
- Pour un radiateur de petite taille (quelques éléments), deux consoles murales suffisent sur mur plein, à condition que les chevilles soient dimensionnées pour la charge totale.
- Pour un radiateur long, un troisième point d’ancrage intermédiaire ou un pied central au sol empêche la déformation du support mural et limite la flexion du radiateur sur ses fixations.
- Les notices des fabricants précisent l’espacement recommandé entre les points de fixation. Ne pas suivre ces indications expose à un arrachement progressif des chevilles, surtout dans les matériaux tendres comme le plâtre.
La vérification de la nature du mur avant toute pose reste le point de départ non négociable. Un détecteur de matériaux permet de repérer les montants métalliques derrière du placo, les zones pleines dans une maçonnerie mixte, ou la présence de canalisations. Fixer une cheville à expansion dans un montant métallique plutôt que dans le vide d’une cloison creuse change radicalement la tenue de l’ancrage, et donc la sécurité de l’installation sur le long terme.
