Une prise électrique murale standard en France reçoit trois conducteurs : la phase, le neutre et la terre. Quand le mécanisme est fissuré, noirci ou que les broches ne maintiennent plus la fiche, le remplacement de la prise reste une opération accessible à condition de respecter un ordre précis. Voici la méthode pour mener ce branchement prise 3 fils sans improvisation.
Vérifier l’absence de tension avant de toucher aux fils
Couper le disjoncteur général ne suffit pas. Un circuit peut rester alimenté par un disjoncteur divisionnaire mal repéré sur le tableau, ou par un retour de phase provenant d’un autre circuit.
A lire aussi : 3 solutions pour éclaircir du bois
La seule garantie fiable consiste à utiliser un testeur de tension (VAT ou multimètre) directement sur les conducteurs de la prise à remplacer. Posez les pointes du testeur entre la phase et le neutre, puis entre la phase et la terre. Aucune valeur ne doit s’afficher.
Cette étape est recommandée par les guides techniques récents comme un préalable non négociable. La majorité des accidents domestiques liés à l’électricité surviennent lors d’interventions où l’absence de tension n’a pas été contrôlée avec un appareil de mesure.
Lire également : Comment monter une prise et un interrupteur ?
Prise abîmée ou prise débranchée : deux situations différentes
Les tutoriels en ligne traitent souvent le remplacement d’une prise comme une simple permutation de mécanisme. En pratique, une prise abîmée peut poser un problème supplémentaire que les concurrents n’abordent pas assez.
Si le boîtier d’encastrement (le cylindre en plastique noyé dans le mur) est déformé, fendu ou décollé de la cloison, le nouveau mécanisme ne tiendra pas correctement. Dans ce cas, il faut d’abord extraire l’ancien boîtier et en sceller un neuf avant de raccorder quoi que ce soit.
Une prise simplement défraîchie dont le boîtier est intact ne demande que le remplacement du mécanisme et de la plaque de finition. Avant de commander le matériel, retirez donc la plaque et inspectez l’état du boîtier : c’est lui qui conditionne la solidité de l’ensemble.

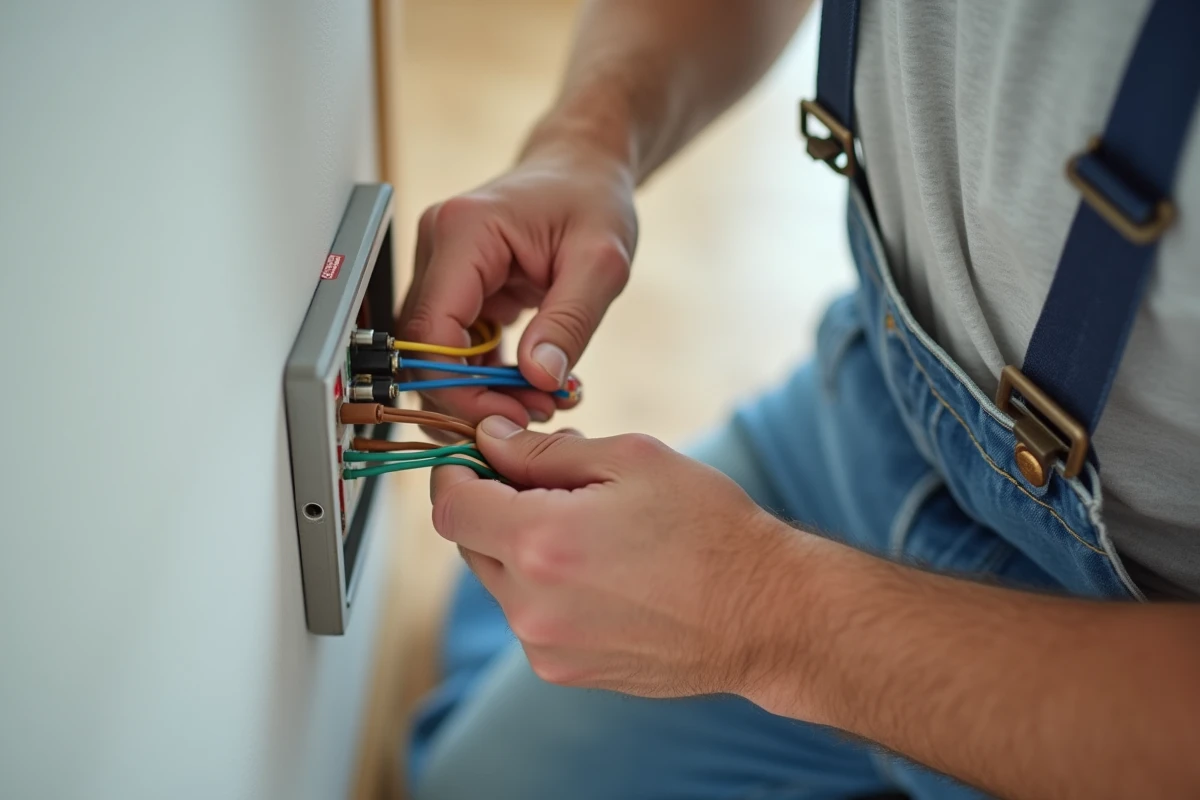

Identifier les trois fils et leur borne sur le mécanisme
Une fois la plaque et l’ancien mécanisme retirés, trois conducteurs apparaissent. Leur identification repose sur le code couleur normalisé :
- Le fil vert-jaune est toujours la terre. Il se raccorde à la borne marquée du symbole de terre (un trait vertical barré de trois traits horizontaux) sur le mécanisme.
- Le fil bleu correspond au neutre. Sa borne est généralement marquée de la lettre N.
- Le fil rouge, marron ou noir est la phase. Sa borne porte la lettre L.
Dans les installations anciennes, le code couleur peut être différent (fils gris, noirs sans distinction claire). Si les couleurs ne correspondent pas à la convention actuelle, un testeur de phase (tournevis testeur) permet de repérer le conducteur sous tension avant coupure et de l’identifier formellement.

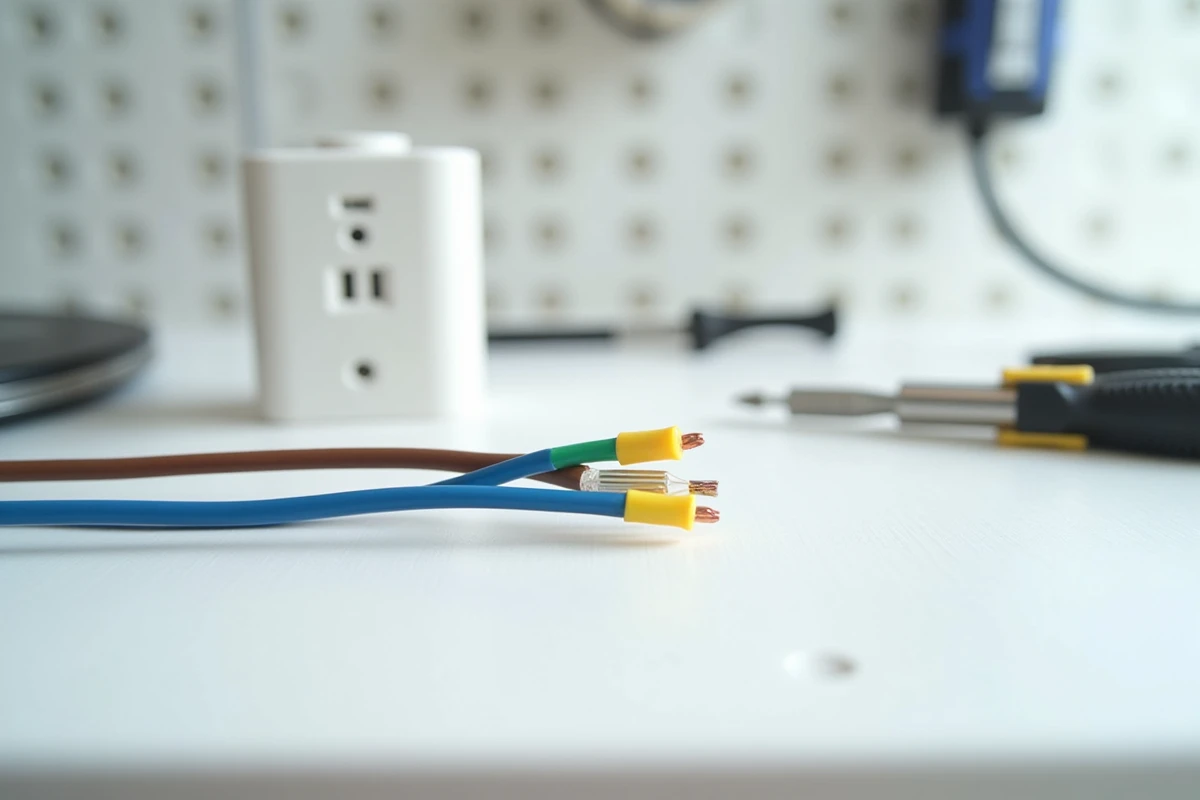

Longueur de dénudage et serrage
Dénudez chaque conducteur sur une longueur adaptée à la borne du mécanisme choisi. Pour une borne à vis classique, comptez environ un centimètre de cuivre apparent. Trop court, le fil ne sera pas maintenu ; trop long, du cuivre nu dépassera de la borne.
Le serrage doit être ferme sans écraser le conducteur. Un fil mal serré provoque un échauffement au point de contact, qui peut à terme noircir la prise et créer un faux contact, exactement le problème que vous cherchez à résoudre.
Bornes automatiques ou bornes à vis : compatibilité avec vos conducteurs
Les mécanismes de prise récents proposent deux types de connexion. Les bornes à vis restent le standard le plus répandu. Les bornes automatiques à connexion rapide permettent d’insérer le fil sans outil : on pousse le conducteur rigide dans un orifice à ressort.
Les bornes automatiques conviennent bien aux conducteurs rigides (fil plein en cuivre), qui représentent la majorité des installations résidentielles. En revanche, si votre installation utilise des conducteurs souples (fil multibrin), la borne automatique ne garantit pas un maintien fiable dans le temps. Préférez alors un mécanisme à bornes à vis, ou utilisez des embouts de câblage sertis sur chaque conducteur souple avant insertion.
Ce point de compatibilité est souvent négligé, alors qu’un mauvais contact dans la borne est la première cause de prise qui chauffe.
Remonter le mécanisme dans le boîtier et tester le circuit
Après raccordement des trois fils, repliez les conducteurs en accordéon dans le fond du boîtier d’encastrement. Ne forcez pas : si les fils résistent, vérifiez qu’ils ne sont pas trop longs et recoupez-les si nécessaire (en laissant assez de marge pour une future intervention).
Fixez le mécanisme au boîtier à l’aide des vis de fixation ou des griffes de serrage selon le modèle. Clipsez ensuite la plaque de finition.
Test de bon fonctionnement
Réenclenchez le disjoncteur et vérifiez le circuit avec votre testeur de tension. Mesurez la tension entre phase et neutre, puis entre phase et terre. La valeur attendue est la tension du réseau domestique français.
Branchez un appareil simple (lampe, chargeur) pour confirmer que la prise délivre du courant. Si le disjoncteur saute immédiatement, c’est le signe d’un court-circuit : coupez à nouveau, démontez et vérifiez qu’aucun fil dénudé ne touche un autre conducteur ou la paroi métallique du boîtier.
Ce que dit la norme NF C 15-100 pour ce type d’intervention
La norme NF C 15-100, restructurée récemment, encadre l’ensemble des installations électriques basse tension dans les logements. Elle impose notamment la présence d’un conducteur de terre sur chaque prise de courant et définit les sections minimales de câble selon le circuit.
Pour un circuit prises classique, la section de conducteur est fixée en fonction du calibre du disjoncteur de protection associé. Si vous constatez que les fils existants sont sous-dimensionnés ou que le circuit ne dispose pas de terre, le remplacement du mécanisme seul ne résoudra pas le problème de sécurité. Un diagnostic par un électricien qualifié devient alors nécessaire.
Remplacer une prise abîmée avec trois fils reste une intervention rapide quand le boîtier est sain et les conducteurs correctement identifiés. Le point que beaucoup de bricoleurs oublient n’est pas le branchement lui-même, mais la vérification de l’absence de tension avant et le test du circuit après. Ces deux étapes prennent moins d’une minute chacune et transforment une manipulation banale en intervention réellement sûre.
