La gaine technique logement (GTL) centralise l’ensemble des départs et arrivées électriques d’une habitation dans un volume vertical unique. Appliquer la GTL norme NF C 15-100 ne se résume pas à fixer une goulotte au mur : les exigences diffèrent sensiblement entre une construction neuve et un chantier de rénovation, notamment depuis la restructuration de la norme en série de 21 textes distincts publiée en août 2024.
GTL en neuf et en rénovation : comparatif des exigences normatives
Les obligations liées à la GTL varient selon la nature du chantier. Le tableau ci-dessous synthétise les écarts concrets entre logement neuf et rénovation électrique.
| Critère | Logement neuf | Rénovation |
|---|---|---|
| Obligation GTL | Systématique | Obligatoire en rénovation totale ou si déplacement de cloisons |
| Norme applicable | Série NF C 15-100 (2024) dès le 1er septembre 2025 | Série 2024 sur le périmètre des travaux modifiés |
| ETEL requis | Oui, dimensions minimales 60 cm x 25 cm | Oui si création ou déplacement de la GTL |
| Largeur minimale GTL | 25 cm | 25 cm |
| Validation Consuel | Obligatoire avant mise en service | Obligatoire si rénovation totale |
| Existant conservé | Sans objet | Non soumis à la série 2024 (non-rétroactivité) |
La colonne rénovation mérite une lecture attentive. Le principe de non-rétroactivité sur l’existant signifie que seul le périmètre nouvellement créé ou significativement modifié (refonte du tableau, ajout de circuits, création de la GTL) doit respecter la série 2024. Le câblage d’origine non touché conserve son régime antérieur.
Série NF C 15-100 de 2024 : ce qui change pour l’installation de la GTL
La norme NF C 15-100 n’est plus un document unique. Depuis août 2024, elle se décline en 21 textes distincts par type de local (résidentiel, tertiaire, industriel, agricole). Pour un logement, le texte résidentiel fixe les prescriptions relatives à la GTL, au tableau électrique et au coffret de communication.
Cette série 2024 devient obligatoire pour les installations dont le permis de construire, la déclaration préalable ou la signature du marché sont postérieurs au 23 août 2024. En pratique, tout chantier lancé à partir du 1er septembre 2025 applique ces textes.
L’impact sur la GTL est double. D’abord, la logique de « périmètre de travaux » oblige à identifier précisément quels tronçons relèvent de la nouvelle série. Ensuite, les guides grand public n’explicitent que rarement cette distinction, ce qui crée une zone de flou pour les particuliers qui rénovent par étapes.
Dimensionnement de l’ETEL et positionnement de la gaine technique logement
L’ETEL (espace technique électrique du logement) est le volume physique destiné à contenir la GTL. Confondre les deux est une erreur fréquente sur les chantiers. L’ETEL est un espace réservé, la GTL est le support matériel (goulotte PVC, panneau, coffret) installé à l’intérieur.
Dimensions minimales à respecter
L’ETEL doit mesurer au minimum 60 cm de large et 25 cm de profondeur. Pour les logements de petite surface, la norme accepte que l’ETEL ne dépasse la GTL que de 10 cm en largeur. La GTL elle-même impose une largeur minimale de 25 cm.
Ces dimensions conditionnent le choix de l’emplacement. Installer la GTL dans un placard existant n’est pas conforme : l’ETEL doit être un espace dédié, du sol au plafond, sans détournement pour du rangement.
Règles de positionnement dans le logement
- La GTL doit être accessible en permanence, sans obstacle devant le tableau électrique ou le coffret de communication.
- Elle se positionne de préférence à proximité de l’entrée principale du logement, pour raccourcir la distance avec le disjoncteur de branchement.
- La gaine doit assurer une continuité verticale du sol au plafond, même si les équipements ne couvrent qu’une partie de cette hauteur.
- En maison individuelle, la GTL peut être placée dans un garage attenant à condition que l’accès reste libre depuis l’intérieur du logement.
Erreurs fréquentes lors de la mise en conformité en rénovation
En rénovation partielle, la tentation est forte de raccorder le nouveau tableau à l’ancien cheminement de câbles sans créer de GTL. Cette approche expose à un refus du Consuel si la rénovation est déclarée comme totale.

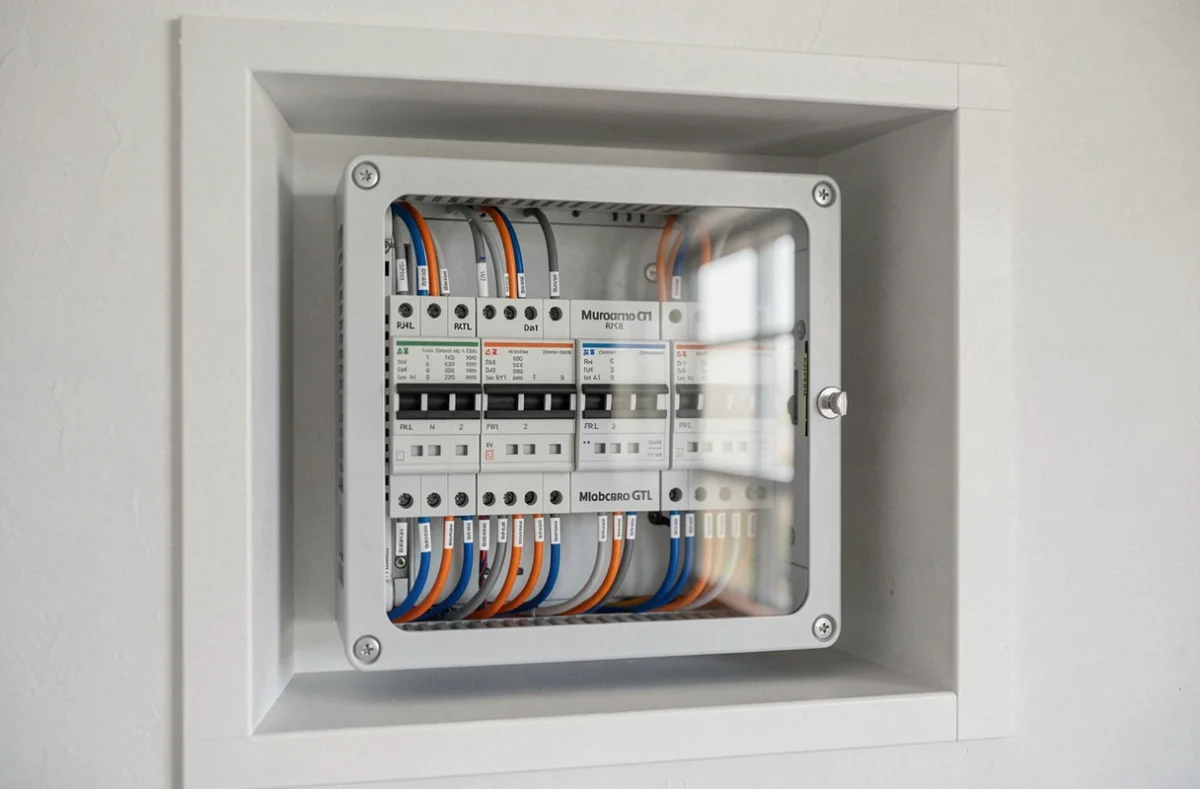

Un autre piège concerne le coffret de communication. La GTL regroupe courants forts (tableau électrique, disjoncteur) et courants faibles (coffret de communication, réseau RJ45, fibre). Séparer physiquement ces deux parties dans des emplacements distincts crée une non-conformité, même si chaque élément pris isolément respecte les règles.
La question du sol mérite aussi attention. La goulotte GTL doit descendre jusqu’au niveau du sol fini. Laisser un espace entre le bas de la goulotte et le sol rompt la continuité exigée par la norme et complique le passage ultérieur de câbles supplémentaires.
Choisir entre goulotte GTL et montage mural direct
Deux méthodes coexistent pour matérialiser la GTL. La goulotte PVC préfabriquée est la solution la plus répandue : elle intègre des compartiments séparés pour courants forts et courants faibles, et facilite l’ajout futur de circuits. Le montage mural direct, sur panneau de bois ou rail, reste possible mais demande une rigueur supérieure pour maintenir la séparation physique entre les deux types de courants.
En neuf, la goulotte s’impose dans la majorité des cas parce qu’elle simplifie la validation Consuel. En rénovation, le montage mural peut s’avérer plus adapté quand la configuration du mur existant ne permet pas de fixer une goulotte standard de 25 cm de large sans empiéter sur une ouverture ou un passage.
Le choix entre ces deux options n’affecte pas la conformité tant que les dimensions minimales, la continuité sol-plafond et la séparation courants forts/courants faibles sont respectées. La méthode de pose ne change pas les obligations normatives.
Quel que soit le type de chantier, la GTL reste le point de convergence de toute l’installation électrique du logement. Identifier précisément le périmètre des travaux soumis à la série 2024, dimensionner l’ETEL avant de commander la goulotte, et maintenir la séparation entre courants forts et courants faibles sont les trois paramètres qui déterminent la conformité finale lors du contrôle Consuel.
