Dans une cage d’escalier ou un couloir desservant plusieurs pièces, la commande d’éclairage par bouton poussoir associé à un télérupteur reste le montage de référence. Ce système permet de piloter un ou plusieurs points lumineux depuis autant de boutons poussoirs que nécessaire, sans les contraintes de câblage du va-et-vient classique, limité à deux points de commande. La norme NF C 15-100 encadre précisément ce type d’installation, avec des exigences sur la section de câble et la protection du circuit.
Bouton poussoir et télérupteur : pourquoi ce couple remplace le va-et-vient en escalier

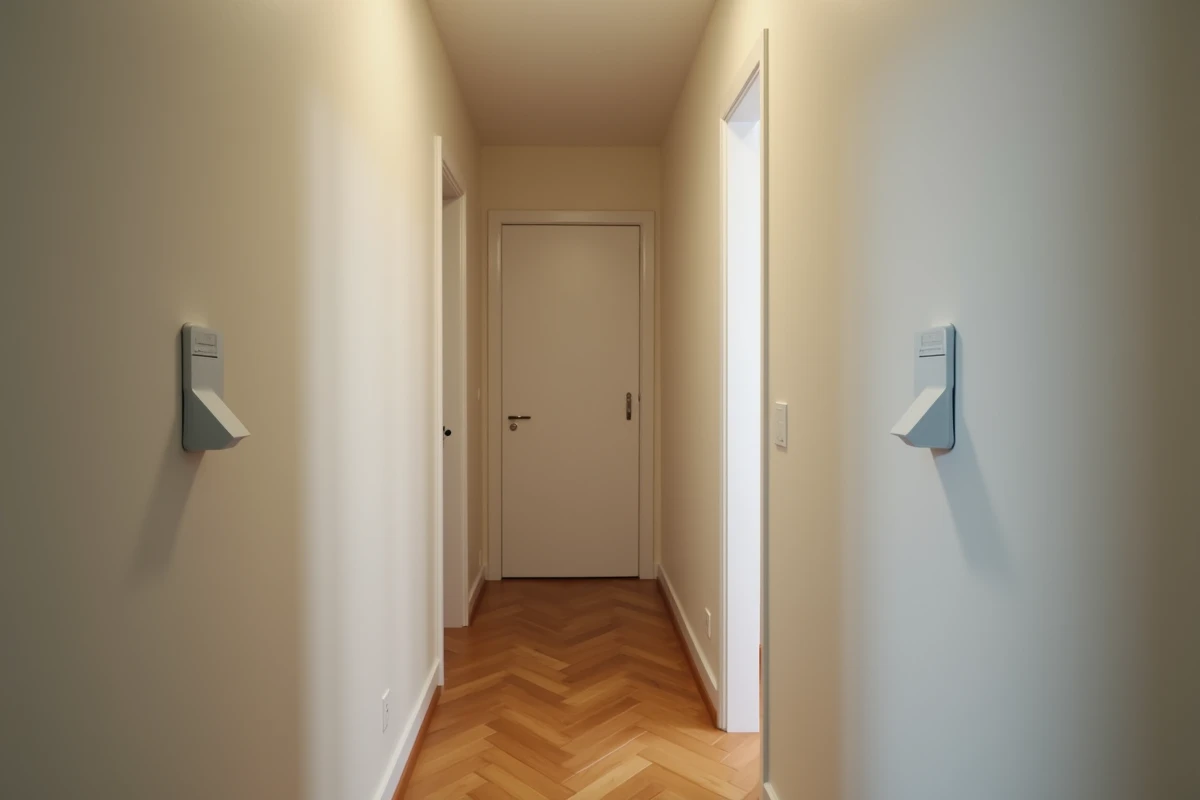

Le va-et-vient fonctionne avec deux interrupteurs reliés par des navettes. Ajouter un troisième point de commande impose un permutateur, ce qui complique le câblage et multiplie les fils entre boîtes d’encastrement. En cage d’escalier, où trois, quatre voire cinq boutons à différents paliers sont courants, ce montage devient vite impraticable.
A lire aussi : Comment faire installer un monte-escalier à Brest ?
Le télérupteur résout ce problème. Installé dans le tableau électrique, il reçoit une impulsion brève envoyée par n’importe quel bouton poussoir du circuit. À chaque impulsion, il change d’état : allumé, éteint. Tous les boutons poussoirs sont câblés en parallèle sur la même ligne de commande, ce qui simplifie le passage de câbles dans les gaines.
Un bouton poussoir se distingue d’un interrupteur classique par son mécanisme à rappel : il revient à sa position initiale dès qu’on relâche la pression. Ce contact fugitif génère l’impulsion qui commande le télérupteur. Un interrupteur classique, lui, maintient sa position, ce qui le rend incompatible avec un télérupteur.
A lire en complément : Canapé panoramique : comment faire le bon choix ?

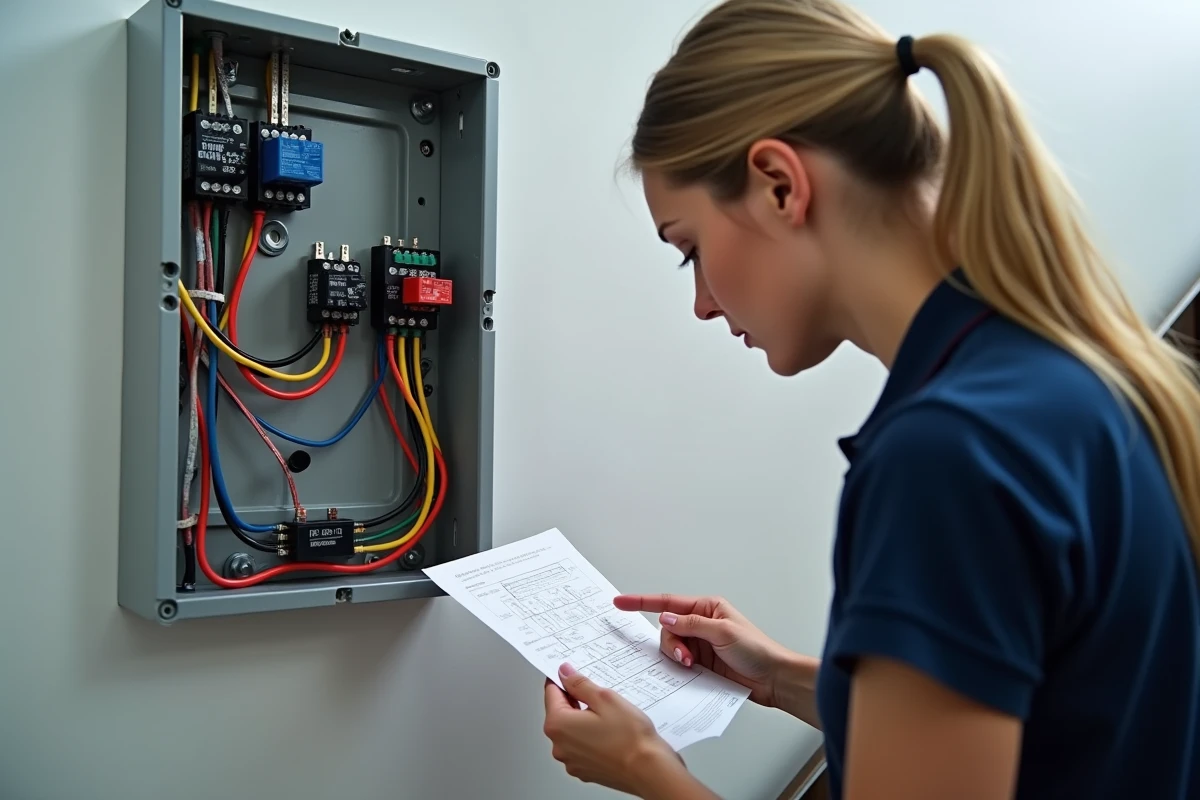

Câblage bouton poussoir avec télérupteur : schéma et section de fil
Le circuit se décompose en deux parties distinctes : le circuit de commande (boutons poussoirs) et le circuit de puissance (alimentation du luminaire via le télérupteur).
Circuit de commande
La phase arrive au télérupteur sur la borne A1. De la borne A2, un fil repart vers tous les boutons poussoirs, raccordés en parallèle. L’autre borne de chaque bouton poussoir est reliée au neutre. Quand on appuie sur l’un d’eux, le circuit de commande se ferme brièvement, la bobine du télérupteur bascule le contact de puissance.
Circuit de puissance
La phase du circuit de puissance entre sur la borne 1 du télérupteur. La borne 2 alimente le ou les luminaires. Le neutre des luminaires rejoint directement la barre de neutre du tableau. La terre est raccordée aux luminaires via la barre de terre.
Les règles à respecter pour ce montage :
- Section minimale de 1,5 mm² cuivre pour le circuit d’éclairage, commande et puissance confondues, conformément à la norme NF C 15-100
- Protection par disjoncteur de 16 A maximum au tableau, dédié à ce circuit d’éclairage
- Raccordement de tous les boutons poussoirs en parallèle sur le circuit de commande, sans limite normative stricte du nombre de poussoirs, mais la longueur totale de câble influe sur la chute de tension
- Respect des couleurs normalisées : bleu pour le neutre, vert-jaune pour la terre, toute autre couleur (rouge, marron, noir) pour la phase et le retour lampe
Télérupteur électromécanique ou électronique : quel choix pour un couloir de nuit
Le télérupteur électromécanique reste le plus répandu. Il fonctionne par une bobine qui déplace mécaniquement un contact. Son inconvénient principal : le claquement audible à chaque commutation. Dans un couloir menant à des chambres ou dans un immeuble collectif, ce bruit peut devenir gênant, surtout la nuit.
Les fabricants comme Legrand et Schneider Electric proposent des télérupteurs électroniques silencieux qui suppriment ce claquement. La commutation se fait par un composant semi-conducteur, sans pièce mobile. Le surcoût par rapport à un modèle électromécanique est modéré, et l’encombrement au tableau reste identique (un module DIN).
En revanche, les télérupteurs électroniques présentent une sensibilité aux micro-coupures de courant qui peut provoquer des changements d’état intempestifs. Les retours terrain divergent sur ce point selon les marques et les générations de produits. Pour un escalier d’immeuble où la fiabilité prime, certains électriciens préfèrent encore le modèle électromécanique, quitte à accepter le bruit.
Minuterie d’escalier avec bouton poussoir : montage temporisé et fonction anti-blocage
La minuterie d’escalier est une variante du télérupteur qui intègre une temporisation. L’appui sur un bouton poussoir allume l’éclairage pour une durée réglable, après quoi l’extinction est automatique. Ce montage convient aux parties communes d’immeubles et aux couloirs longs où l’on oublie souvent d’éteindre.
Le câblage est quasi identique à celui du télérupteur classique : boutons poussoirs en parallèle sur le circuit de commande, luminaires sur le circuit de puissance. La minuterie remplace simplement le télérupteur au tableau.
Les minuteries de génération récente (Theben, Hager) intègrent une fonction anti-blocage : si un bouton poussoir reste coincé ou maintenu enfoncé, la minuterie coupe malgré tout l’éclairage au bout du temps programmé. Cette sécurité évite la surconsommation et l’échauffement prolongé des luminaires, un problème concret dans les cages d’escalier où un poussoir défaillant peut passer inaperçu pendant des heures.
Erreurs fréquentes sur le montage bouton poussoir en escalier
Quelques pièges reviennent régulièrement sur les forums et chantiers :
- Utiliser un interrupteur à bascule au lieu d’un bouton poussoir. Le télérupteur reçoit alors un signal continu au lieu d’une impulsion, ce qui fait grésiller la bobine et peut la détruire
- Câbler les boutons poussoirs en série au lieu de les câbler en parallèle. Un seul poussoir fonctionne alors, ou aucun si l’un des contacts est ouvert
- Raccorder le circuit de commande et le circuit de puissance sur des disjoncteurs différents sans repérage clair, ce qui complique toute intervention ultérieure au tableau
- Négliger la longueur totale du câble de commande dans une grande cage d’escalier, ce qui peut entraîner une chute de tension suffisante pour que le télérupteur ne commute plus de façon fiable
Le montage bouton poussoir avec télérupteur pour escalier et couloir n’a rien de complexe sur le principe, mais sa fiabilité dépend du soin apporté au câblage et au choix du télérupteur. Un télérupteur silencieux bien dimensionné, des boutons poussoirs correctement câblés en parallèle et une protection conforme à la norme NF C 15-100 suffisent à obtenir une installation durable. Pour les parties communes avec extinction automatique, la minuterie avec anti-blocage apporte une sécurité supplémentaire qui justifie le léger surcoût.
